重點提醒：

（1）FPC很多板框都是異形的，如果拼版不合理會導致板材利用率，生產比較麻煩，合理拼版有利于提升生產良率及降低產品價格，嘉立創FPC支持異形拼版服務（收費：30元/款），有需要可以聯系客服！

（2）FPC不支持郵票和V-CUT工藝，只需設計連接橋位。

FPC設計要求如下：

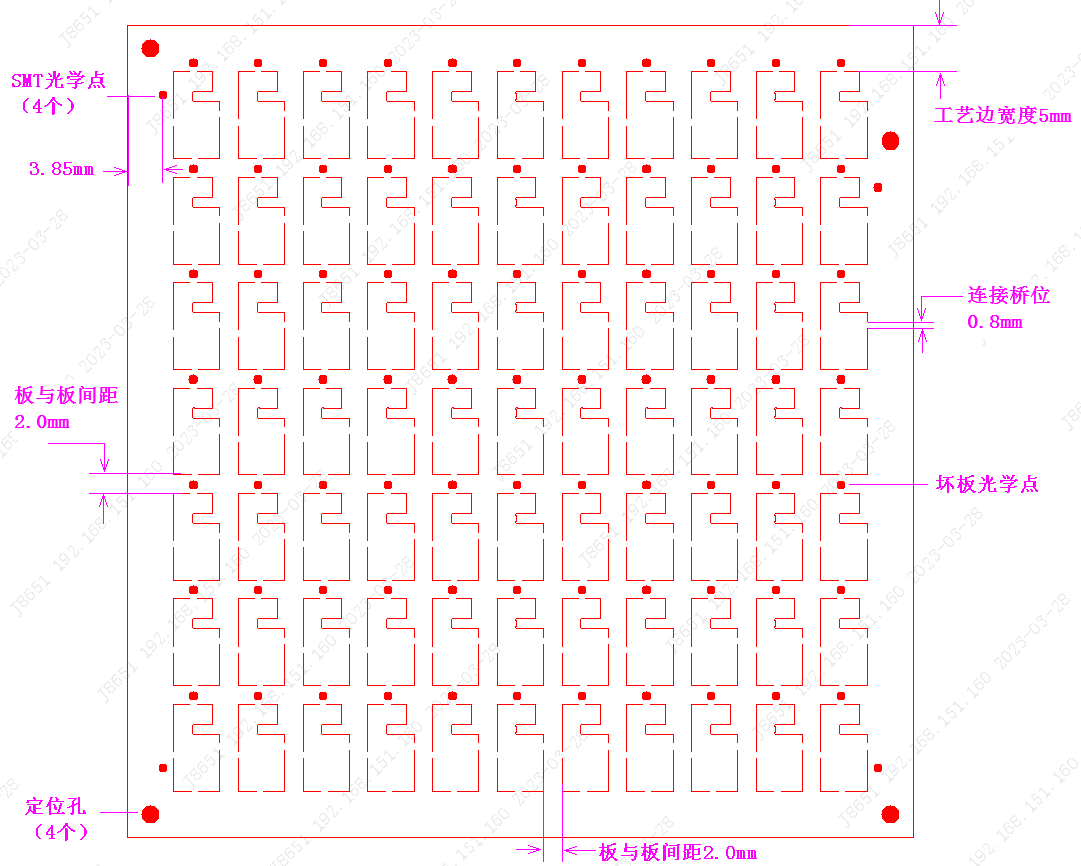

1.拼版間距：板與板間距一般2mm，有鋼片補強的間距建議3mm；

2.工藝邊設計：

• 工藝邊寬度5mm，四邊都要加；
• 工藝邊上需要覆銅，銅皮離光點開窗及定位孔0.5mm以上；
• 工藝邊上增加4個直徑2mm的定位孔，其中一個需錯開5mm，便于防錯；
• 增加4個SMT 光學點，直徑1mm，光學點中心到板邊3.85mm，其中一個需錯開 5mm，便于防錯；

3.連接橋位長度0.7-1.0mm，鋼片補強區域連接橋位盡量做到1mm，且適當增加橋位，防止鋼片過重導致FPC漲縮變形，影響后續做SMT；

4.拼版最大尺寸250X500mm，最小尺寸70*70mm；

5.SMT壞板光學點：需要貼片的板，需要在每個小板旁邊增加壞板光學點，當此小板FPC生產報廢時，板廠會把對應的光學點涂黑，貼片機識別后，就不會打件，節約成本；

拼版設計案例：請點擊查看詳情

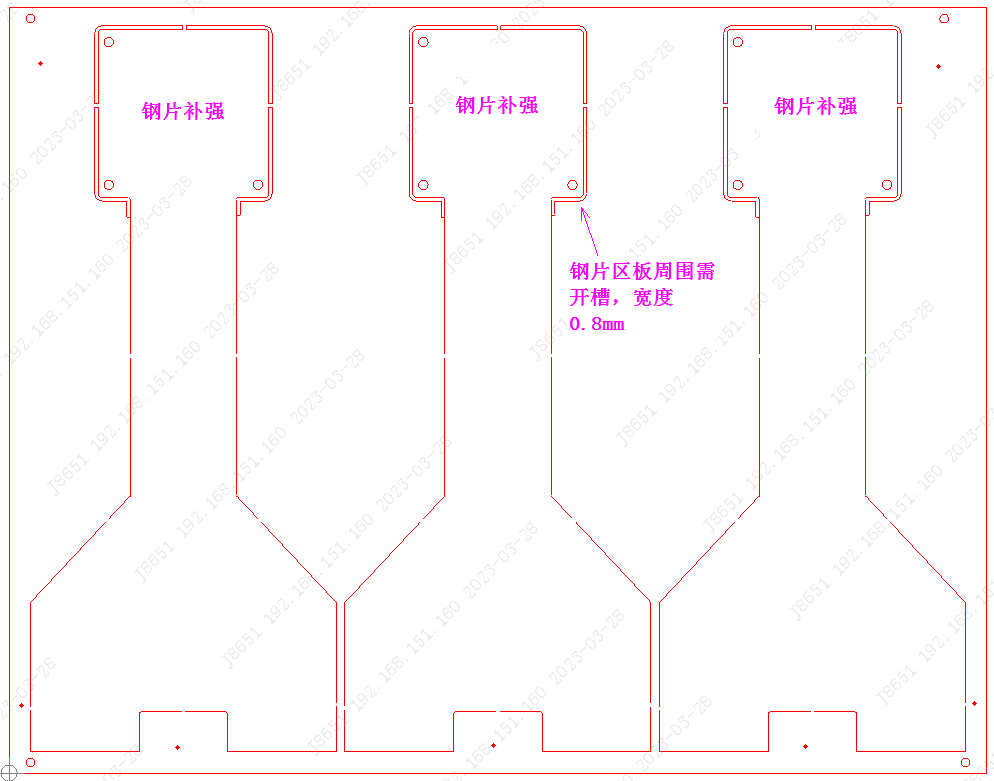

6.鋼片補強拼版：鋼片補強位置板與板間距要3mm以上：鋼片區域板周圍需開槽，寬度0.8mm,方便激光成型。

7.批量生產時，拼版一定要考慮板料的利用率，否則價格會比較高，寬度盡設計為119mm或250mm，另外線寬線距3mil以下的板及整板貼鋼片的板尺寸不能拼太大。

最后,如果自己拼版麻煩，只需提供單板GERBER ,在下單時選第三方拼版，由嘉立創工程師幫您拼
