【技術類】導出BOM(材料清單)教程匯總
更新時間:2024-12-12 11:38
43870
1
文檔錯誤過時,
我要反饋
43870
一、我們編寫了一個導出工具, 可以從PCB文件上導出坐標.
如果PCB文件上填寫的元件屬性值準確的話,理論上我們的SMT貼片工具導出的坐標是可以直接使用的。
二、具體操作步驟如下:

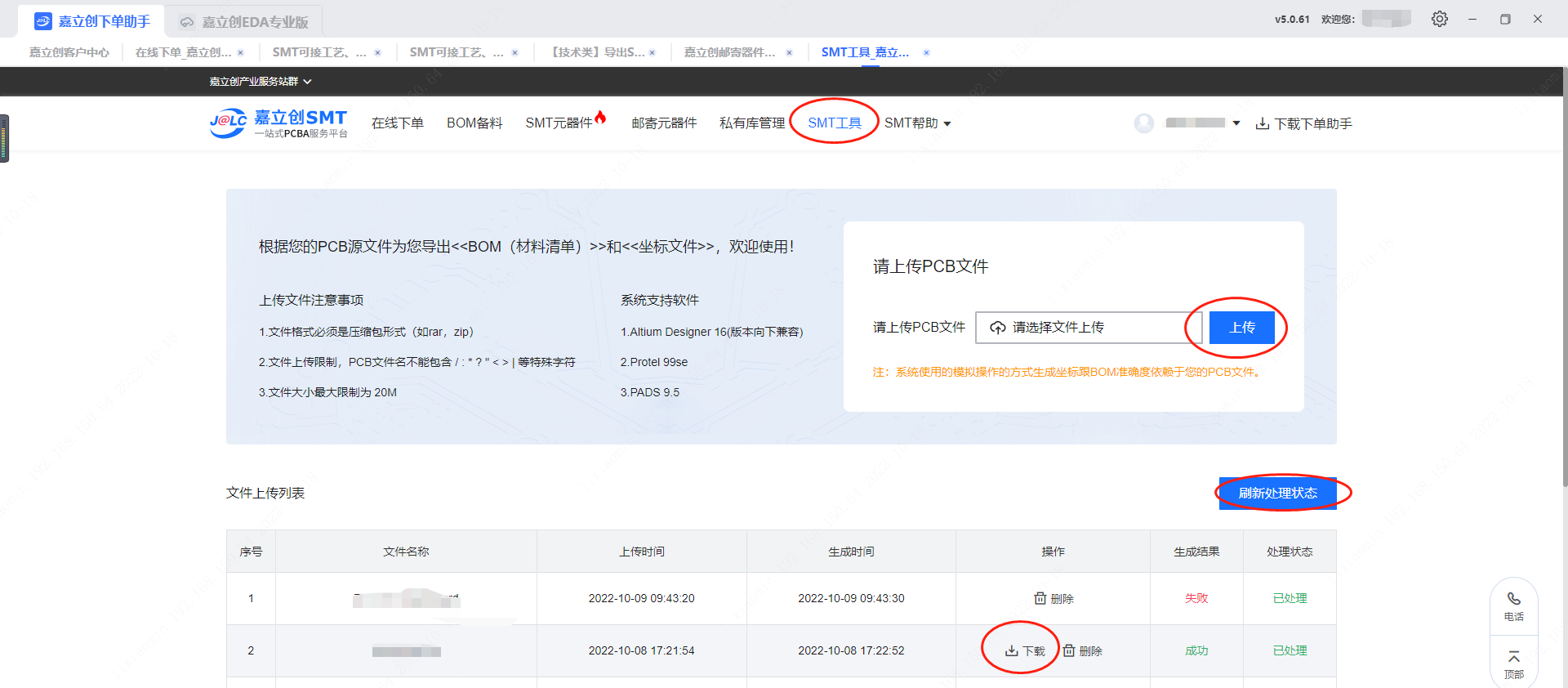

1.在【SMT訂單】--【SMT工具】中,點擊選擇文件,上傳PCB文件(文件名不要帶pcb字樣,否則上傳不
了),再點擊【上傳】即可??梢渣c(diǎn)擊“刷新處理狀態”看生成結果狀態,一般20多秒就生成結束。
【技術類】導出BOM(材料清單)教程匯總
2.生成結果顯示成功后,即可點擊“下載”保存生成的BOM清單和坐標文件。

三、下面一些其他的導出方法:
【教程】Altium Designer 導出材料清單 (內有高級技能,導出指定格式)
