一、我們編寫了一個導出工具,   可以從PCB文件上導出坐標。

如果PCB文件上填寫的元件屬性值準確的話,理論上我們的SMT貼片工具導出的坐標是可以直接使用的。

二、具體操作步驟如下:

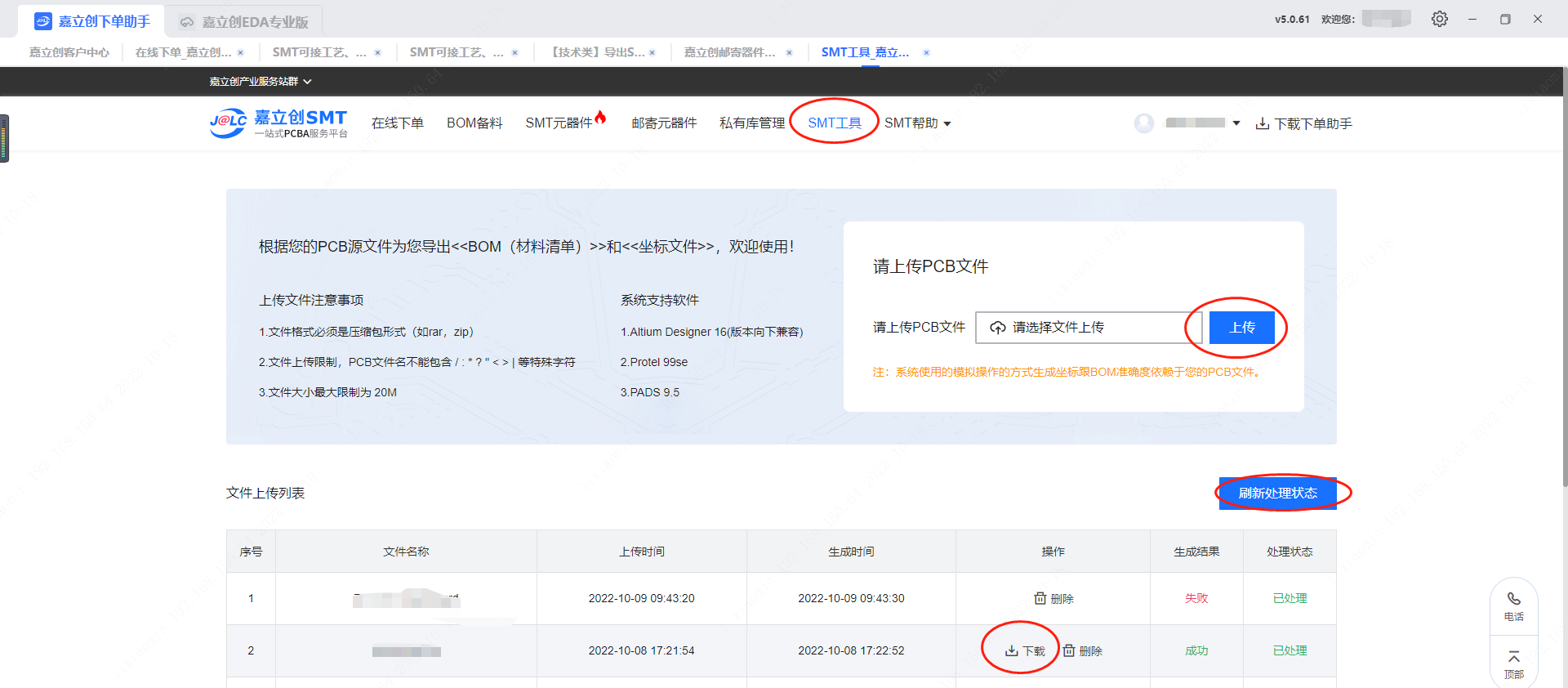

1.在【SMT訂單】--【SMT工具】中，點擊選擇文件，上傳PCB文件（文件名不要帶pcb字樣，否則上傳不

了），再點擊【上傳】即可?？梢渣c(diǎn)擊“刷新處理狀態”看生成結果狀態，一般20多秒就生成結束。

2.生成結果顯示成功后，即可點擊“下載”保存生成的BOM清單和坐標文件。

三、下面一些其他的導出方法:

這里匯總了大部分常用畫圖軟件的導出方法: 參考下面這些鏈接

【教程】 Allegro導出SMT元件位置坐標方法（附導坐標教程）

【教程】Altium Designer 導出材料清單

【教程】Protel 99SE 如何導出SMT貼片機用的坐標文件

【教程】PADS如何導出SMT貼片機用的坐標文件

【教程】KiCAD 如何導出SMT貼片機用的坐標文件

【教程】 EasyEDA(LCEDA) 導出SMT貼片機用的坐標文件

【教程】Altium Designer 17 以下版本如何導出SMT貼片機用的坐標文件

【教程】Proteus 8 如何導出SMT貼片機用的坐標文件

【教程】Altium Designer 17,18,19 導出坐標教程

【教程】坐標文件（BOM）格式說明
