設計優化:Multi-Layer層畫弧線導致阻焊層不能開窗的錯誤設計
更新時間:2025-04-09 11:44
30159
4
文檔錯誤過時,
我要反饋
30159
高手是如何布線想知道嗎?
沒有過多的語句來表達,實際點看下圖

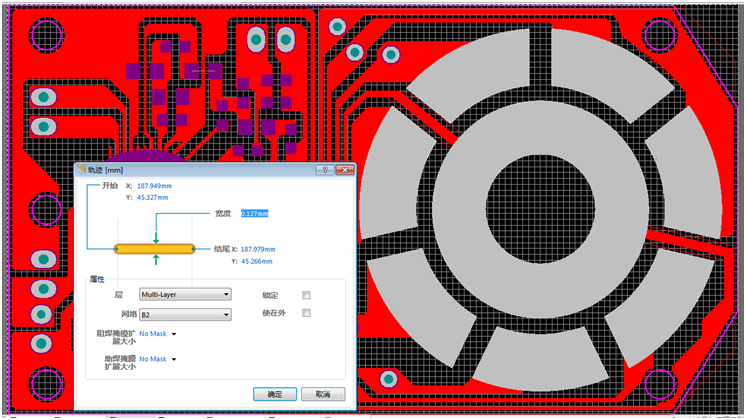

原文件設計,能否發現問題???注意看他的層(Multi-Layer)

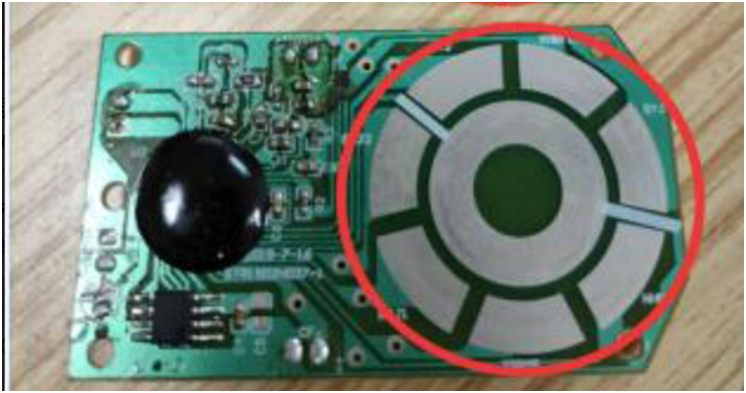

客戶想要的成品效果圖如下圖

以上這種就是設計的失誤了, Multi-Layer只是線路層的數據(也就是說設計在這一層的圖案,在每一個線路層都會顯示出來),
阻焊層solder mask不開窗,弧線是無法漏銅,會涂上一層阻焊油的無法上錫的

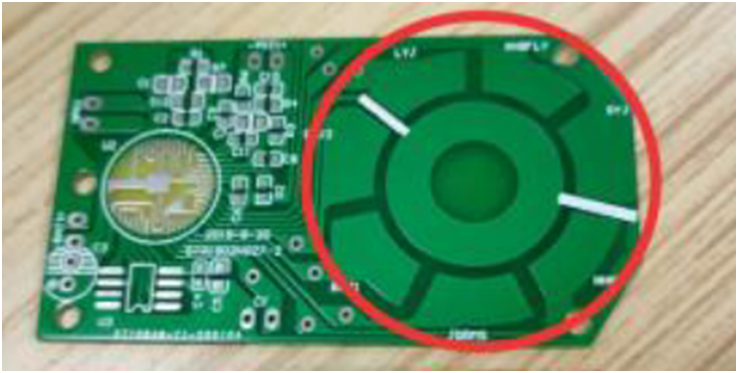

如下圖這才是你的設計真實的效果圖:

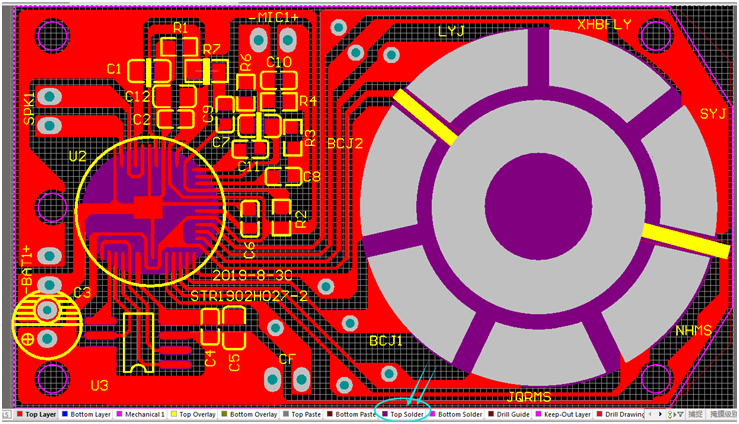

正確的設計如下:

如果需要某根走線或者焊盤開窗不蓋綠油并噴上錫或者沉金,必須另外再添加solder層,在solder層對應著需要漏銅的線路層開窗,
paste只是鋼網層(PCB底板廠此層不進行處理),用于制作鋼網,與生產板子沒有關系。
加工生產原理:印刷電路板子上要上綠油的部分,實際阻焊層使用的是負片輸出,阻焊層的形狀映射到板子上以后,并不是上了綠
油阻焊,反而是漏出了銅皮。
您好!線路層有圖案的地方做出來就是銅面,阻焊層有圖案的地方做出來不蓋油,線路層與阻焊層重合的地方才會做出露銅上錫或沉金(依下單選擇)效果的。參考阻焊設計規范:http://ksftccxm.com.cn/portal/server_guide_34402.html
走線在線路層畫,如果這個走線要開窗露銅,就在對應的阻焊層也畫一次
只有一個個的刪除,因?yàn)槟且粋€(gè)個的FILL放置,沒有快捷方法。
