技術指導:AD如何設計空心字體
更新時間:2024-12-12 13:25
22605
2
文檔錯誤過時,
我要反饋
22605
最近接部分客戶關于A(yíng)D設計空心字體需求,如下梳理出步驟!
方法如下:

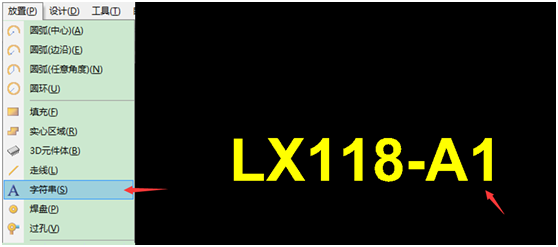

一. 執行菜單欄命令“放置”→“文本”,快捷鍵“PS”,放置需要的放置的文字。

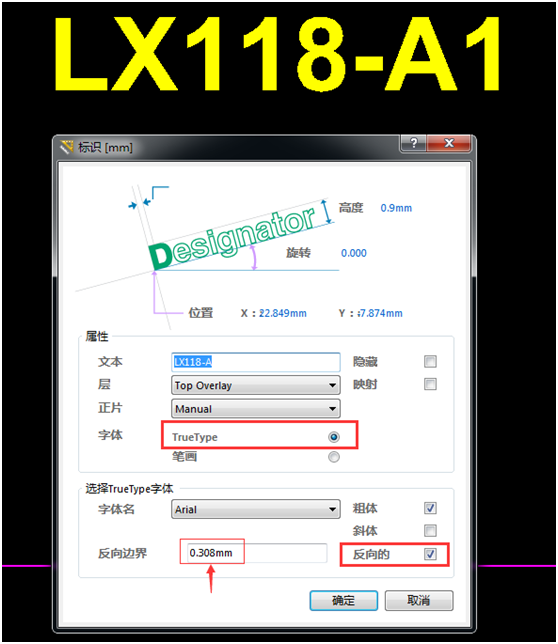

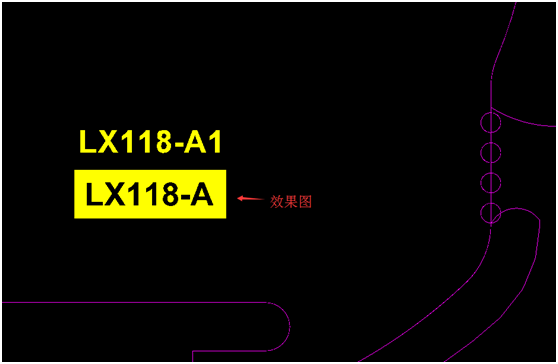

二. 雙擊已經放置好的文本更改屬性(或在放置的狀態下按Tab鍵修改屬性),如下圖所示進行更改,即可完成鏤空字體的放置。


為什么?
因?yàn)槟鷽](méi)有生成GERBER文件系統投單加工,版本問題,謝謝!
99SE沒有此功能,只能在CAD做好需要的字體在導入99SE
