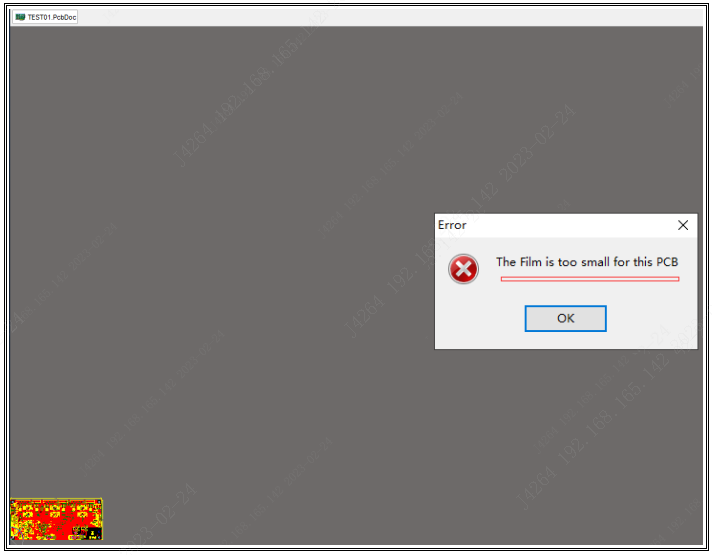

在使用AD軟件輸出GERBER時，有時會出現提示"PCB文件過大不能輸出"的情況。

出現這種情況一般是因?yàn)檫@兩個原因引起：

1）客戶在原有的PCB文檔上面重新設計新的文檔，而疏忽把原來文檔的數據沒有刪除干凈

2）新設計PCB放置元器件時，板外較遠的地方的元器件沒有移到板內

通過點擊鍵盤CTRL+PgDn(或者點擊View-Fit Document)查看，如果整個PCB板偏在屏幕一角，那么就屬于這兩種情況了。這是因?yàn)殡x板外較遠的地方有不相關的圖案數據殘留，在輸出GERBER時軟件誤認為這些數據是有效的需要輸出的，而整個畫布的尺寸是有范圍規定的，超過這個范圍的數據就不能輸出了。

解決方法：

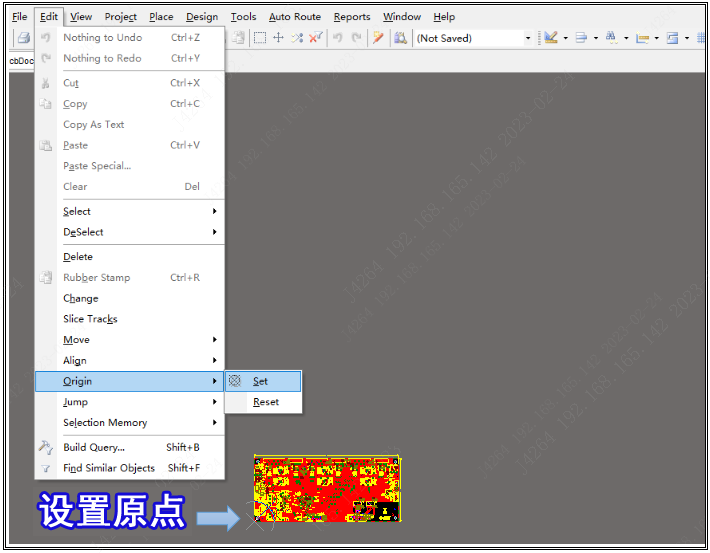

1) Edit-Origin-Set，在板左下角選一處設置原點

2）CTRL+A (或者點擊Edit-Select-All)全選所有數據

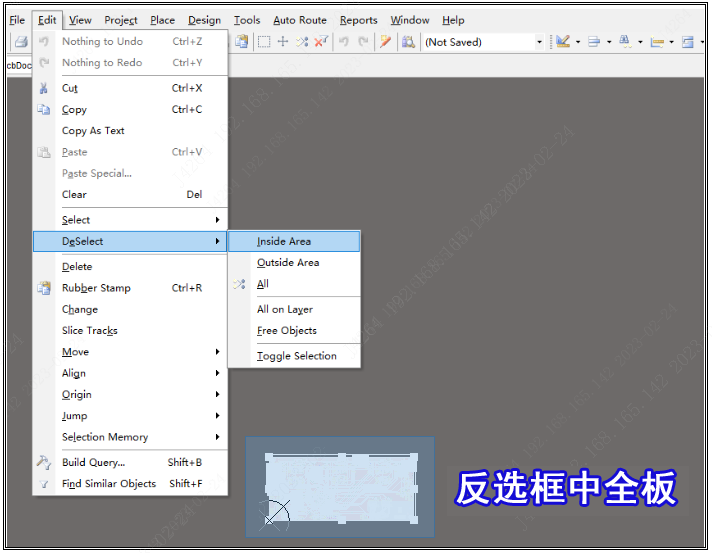

3）Edit-DeSelect-Inside Area拉個大框把板反選（即把原來全選中的板子圖案處，通過反選把這些地方取消選擇）

4）CTRL+X （或者點擊Edit-Cut）剪切掉選擇的部分（即把已選中的非板子圖案全部刪除掉）

5）重點：仔細檢查單支文件是否正確？避免多刪除不相關的圖案

6）輸出GERBER文件和鉆孔文件（點此查看詳細步驟）
