為什么鉆孔沒有與線路層對齊?
更新時間:2024-12-12 19:02
7455
0
文檔錯誤過時,
我要反饋
7455
問題描述

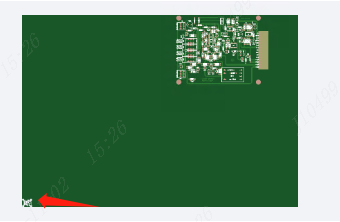

如下圖所示,鉆孔層會縮在一個小角落里,也可能鉆孔分布范圍大得離譜。
這種現像都說明了鉆孔格式?jīng)]有解析正確。

分析原因
大多數的原搞鉆孔格式信息規范不完整,在嘉立創的DFM系統(包含下單)中都是需要做鉆孔格式分析的動作,只有鉆孔能與線路層的PAD(一般是指焊盤,也包含過孔對應的PAD)對齊,才表示鉆孔格式正確了。
但是在極端情況下,也無法完成對齊,具體有如下可能的因素:
- 板子太簡單了,板內只有NPTH孔,線路層沒有對應的PAD,無法保證格式的正確性。

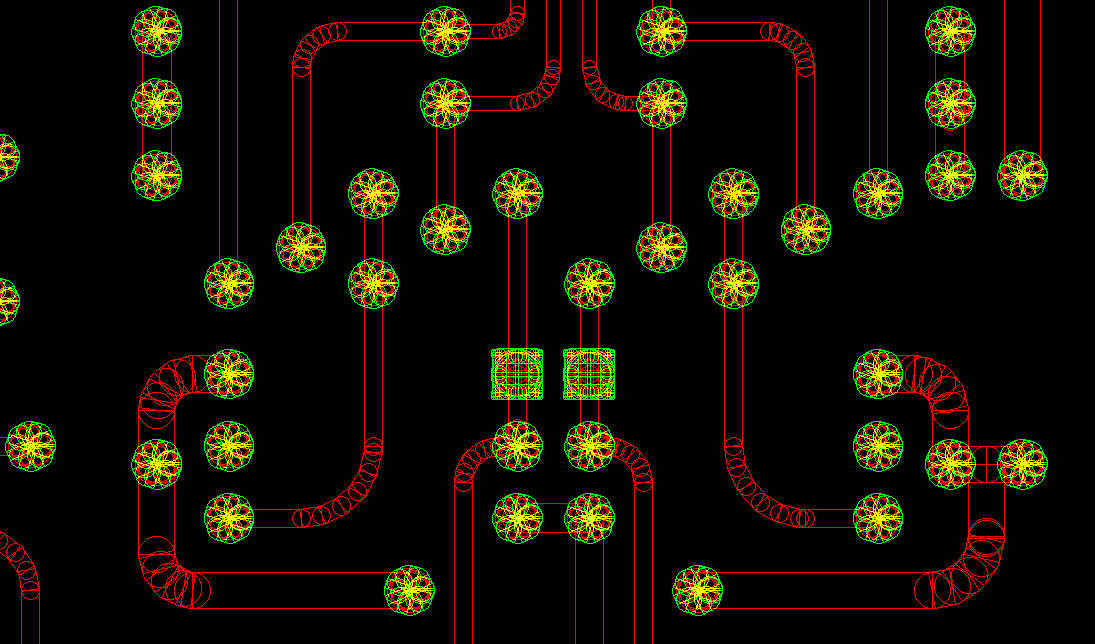

- 線路層有PAD,但是這些PAD不是獨立的圖元,而是由一些細碎的小線段填充形成的,這種情況對抓取中心點很難,如上圖所示例子就是這個情況,細節見下圖。

解決方法

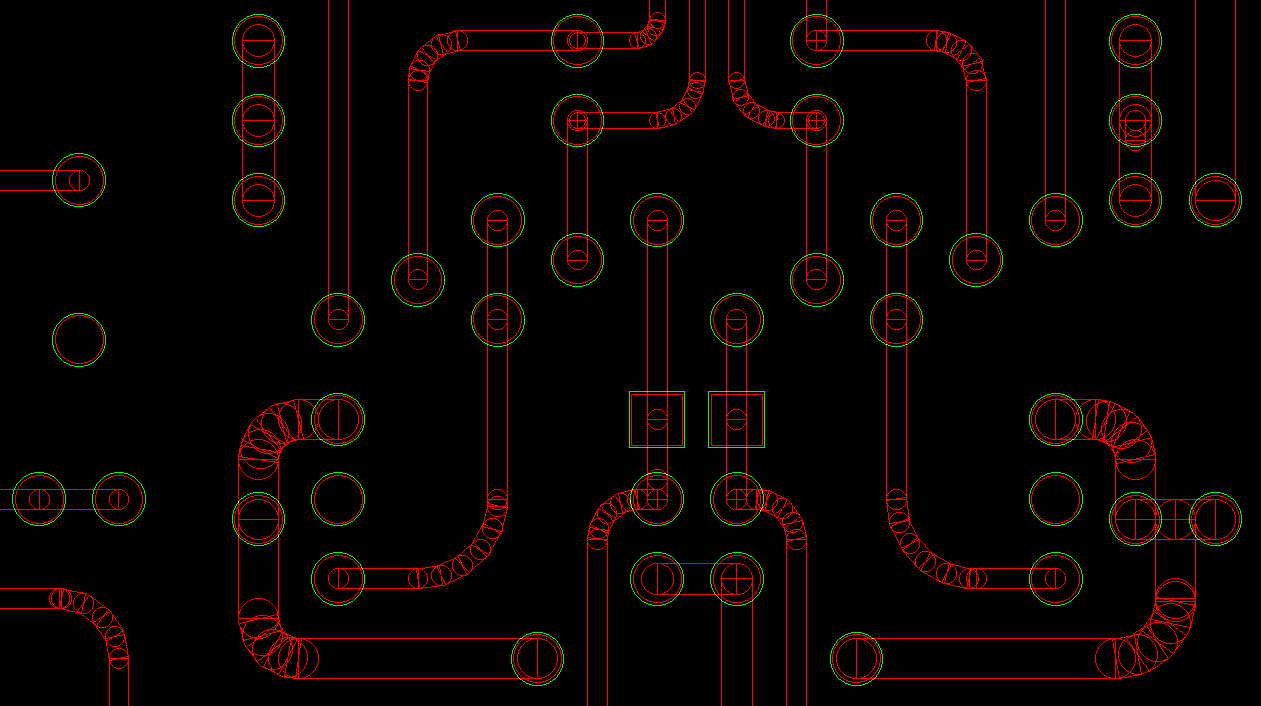

針對上圖所展示的案例,我們的建議的方法是,原稿的PAD盡量設計成下面的效果,每個PAD都是獨立的圖元,大多數是圓形,或者矩形,不要求所有的PAD都這樣,能達到八成以上就可以,比如過孔的PAD設計成圓形是一點問題都沒有。
備注:如果不是故意設計,大多數EDA軟件輸出的Gerber,都不會出現上圖這樣的問題,如果您用的是比較偏門的EDA軟件出現這個問題,最好能搞清楚如何避免。
