概念

平常我們所說的Gerber是指擴展Gerber，格式為 RS274X，里面內置了光圈表，并且還支持復雜的多邊形銅皮，自定義更復雜的光圈形狀，一個文件就可以準確描述每個圖元的幾何形狀，這個是可以被嘉立創DFM正確解析的。

Gerber RS274D 是標準Gerber，誕生于上世紀七八十年代，最早可追溯到紙帶打孔機編程的年代，它不含光圈表，只描述了圖元的坐標，只支持簡單的 FLASH PAD(焊盤的放置點) 和 LINE（畫線），無法知道PAD的形狀，線條的寬度等等，光圈表需要在另外一個文件中定義，光圈表文件沒有標準規范，上古時期的EDA軟件生成的光圈表格式五花八門，讓下游板廠苦不堪言，現早已被行業淘汰。

備注：光圈，是形狀描述，早期的光繪機曝光菲林（相當于照相底片）是通過光照鏡頭實現，用一些遮罩來約束鏡頭光照的形狀，這些遮罩就叫光圈，它與Gerber文件中的坐標軌跡組合在一起最終決定了真實圖案效果。

錯誤案例

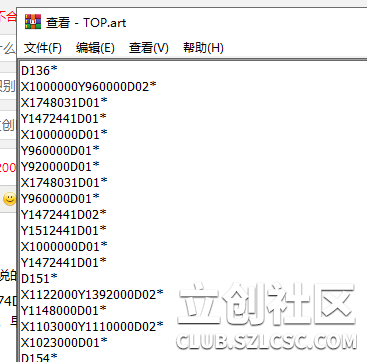

如下面的Gerber文件，只有D-code和坐標，沒有光圈表，我們無法解析的。

下面是RS274X 格式的案例
