一 BOM匹配界面

二 注意點

1.   嘉立創所有貼裝物料的器件型號，以一區內黑色字體為準，

2.   二區為未匹配上的元器件

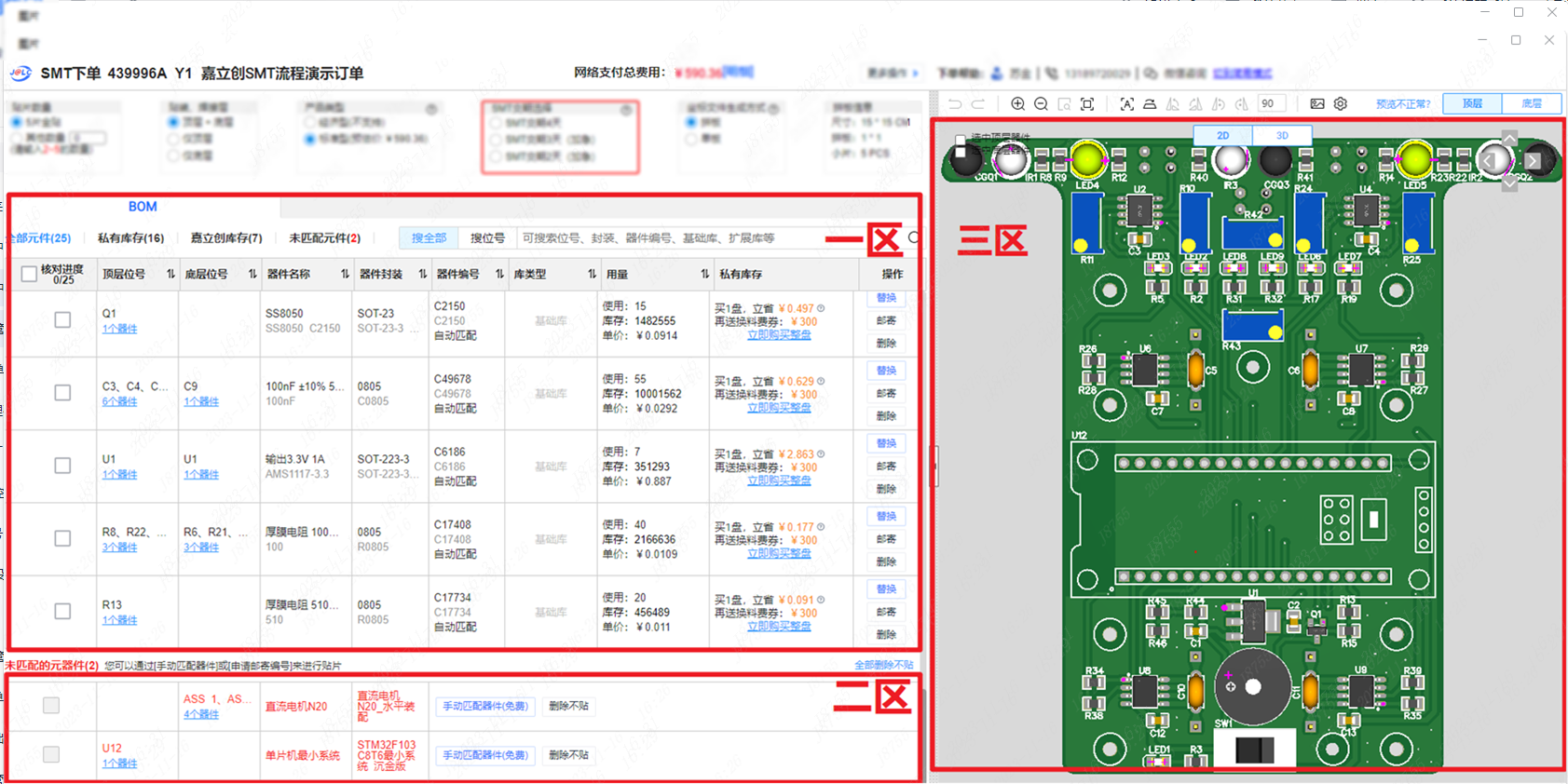

3.  三區是預覽2D ，3D模式，選上的器件都會在2D 3D圖顯示，方便客戶更直觀的查看。

三 區域功能介紹

一區：所有匹配成功的器件，需要客戶對匹配好的型號進行檢查、確認后才可以下單，黑色字體是嘉立創最終要貼的；

在一區內隨意點擊，可以在右邊3區顯示器件的位置。

二區：系統未匹配上器件，需要客戶通過“手動匹配器件”的按鈕，手動匹配器件才可以貼上；

三區：在系統可以解析到PCB完整資料的情況下，才會顯示出來?？赡芤騊CB外形層連接不完整、貼片封裝下載不全導致不能顯示出來。

四 “手動匹配器件”功能介紹（對于沒有匹配上的器件手動匹配）

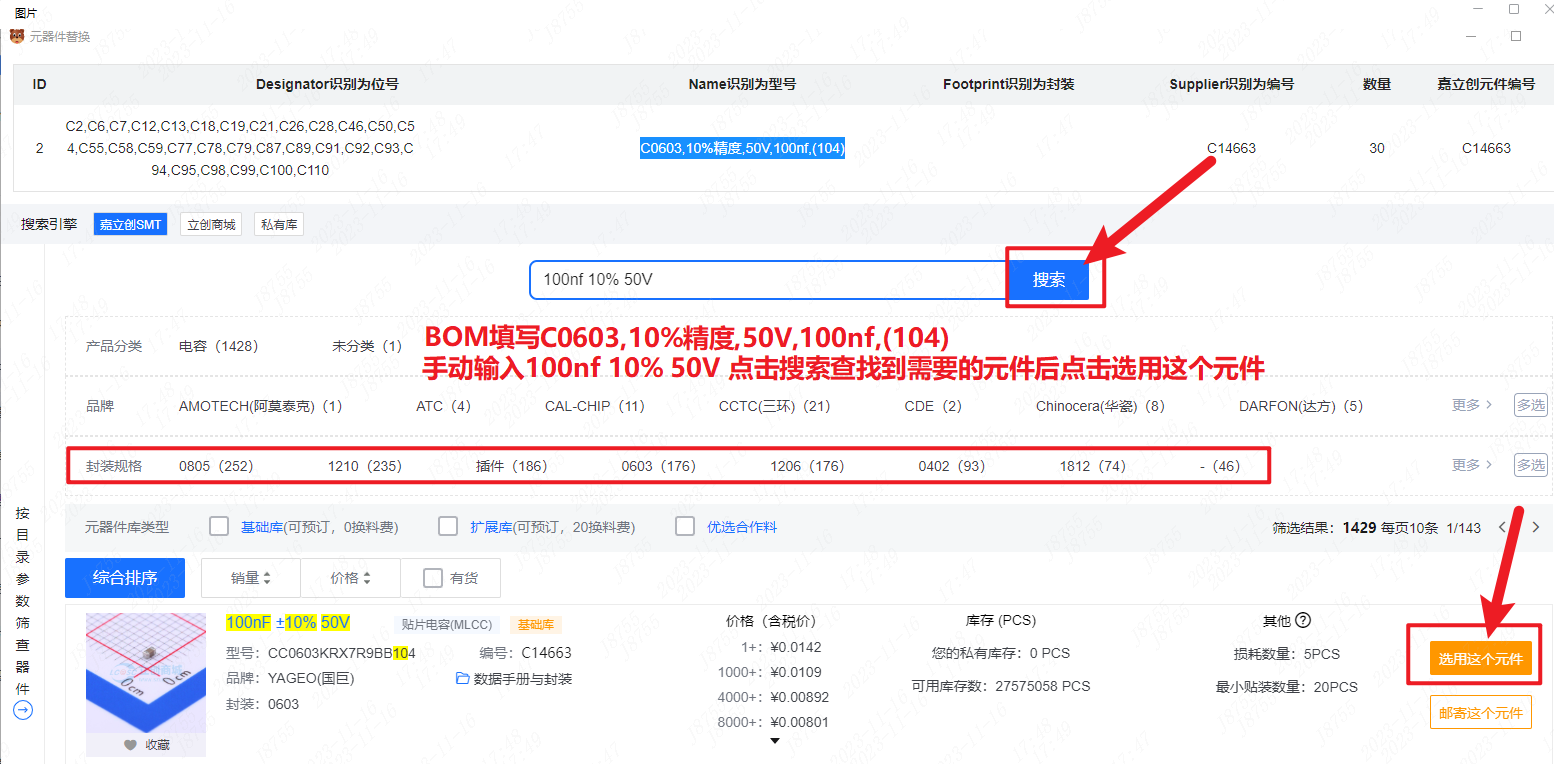

1.    點“手動匹配器件”按鈕，彈出如下界面

注意：IC 直接輸入型號； 阻容 直接輸入值，值的參數用空格區分，例：10K 5% 或 100PF 10V ,用別的符號可能找不出來。

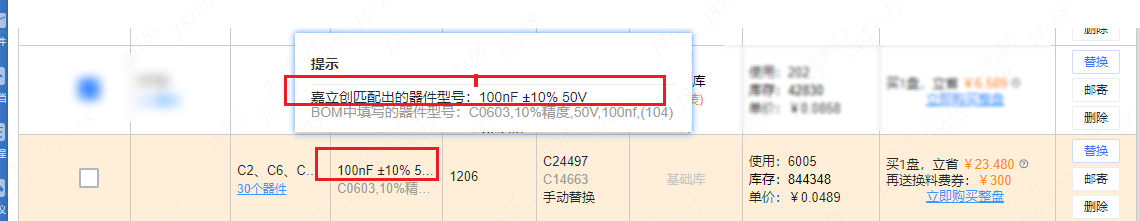

2.   選好后，手動匹配的信息會在一區最下面顯示

五 三區詳解

1. 自動對齊：來到匹配界面右圖當有器件未對齊，這時我們可以點擊右圖上的“A”可自動對齊器件。

2.器件的方向：器件方向不對可按住鍵盤的空格鍵進行調整。

3.有些器件在二區選上了但是不能顯示在3D圖里面，這時我們只需要在二區確認型號是否選擇正確就可以了。

4.3D預覽界面只供客戶下單參照選物料使用，最終的貼片圖，付款后2-4H，去SMT訂單列表內---DFM檢查結果內，查看修正后的圖。

5.3D界面的快捷鍵使用，點擊右圖上的“設置”即可彈出查看。
