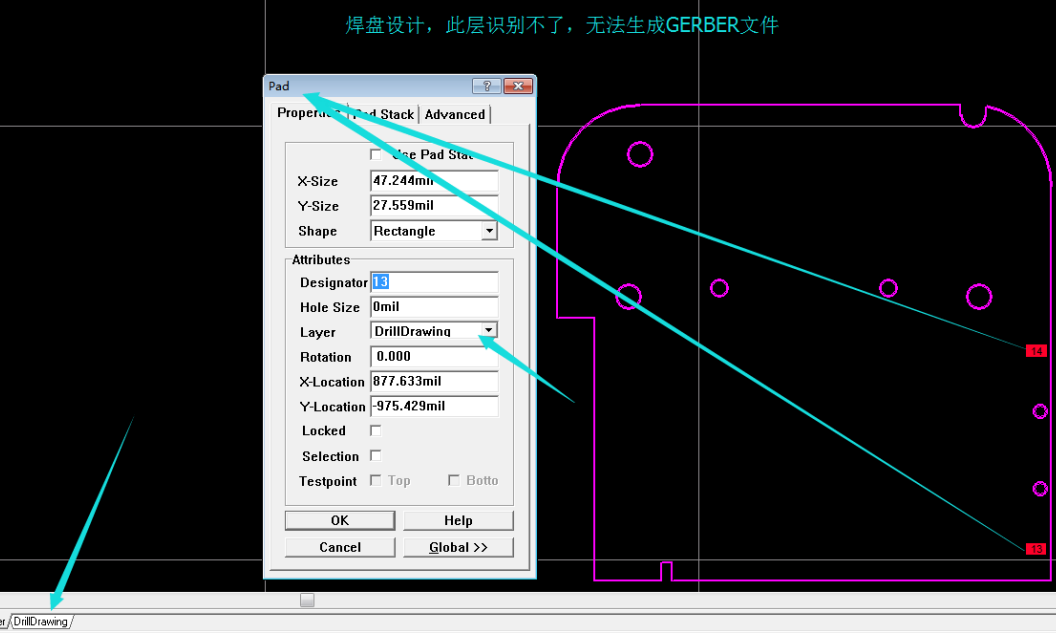

下圖Drill drawing放焊盤，目的是PCB打樣的時候，開長條金屬化槽孔用。

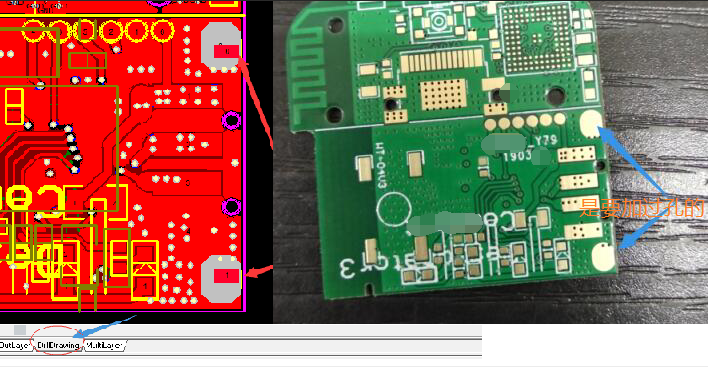

后果,如右圖鍵頭指的收到的PCB電路板打樣后不見開長條金屬槽。

肯定是找加工商呀，我有做一個形狀咱沒開槽呢？

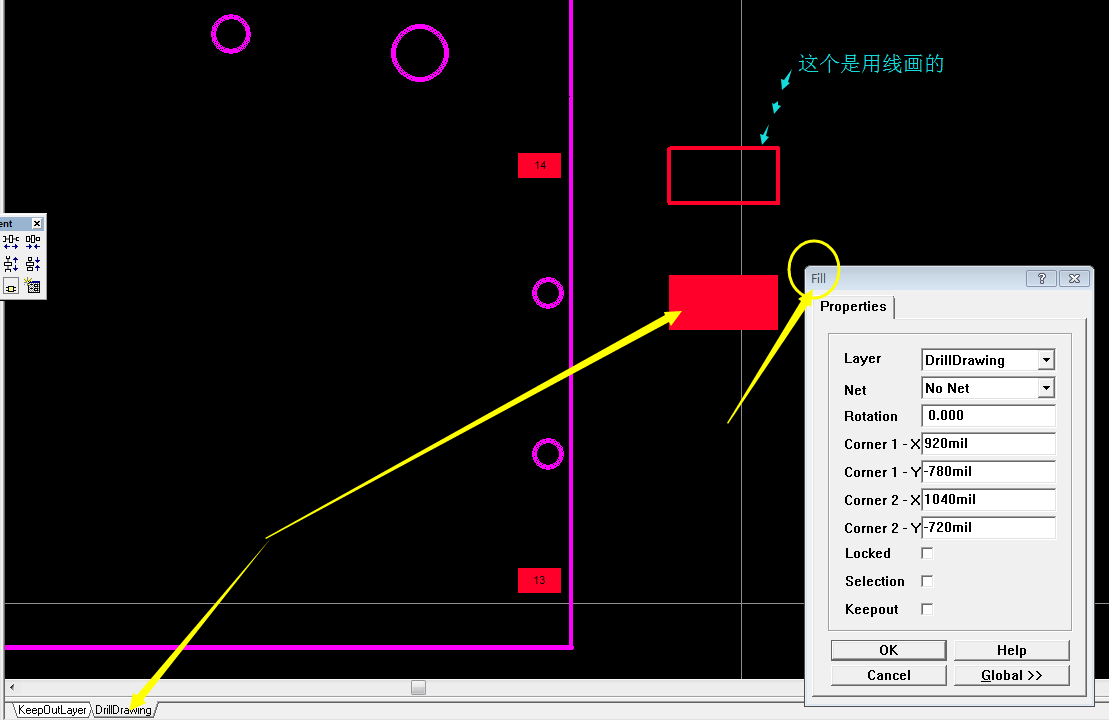

軟件規則Drill drawing放焊盤是無法識別的，用線繪出來或者用FILL（填充塊）表示也能識別如下圖：

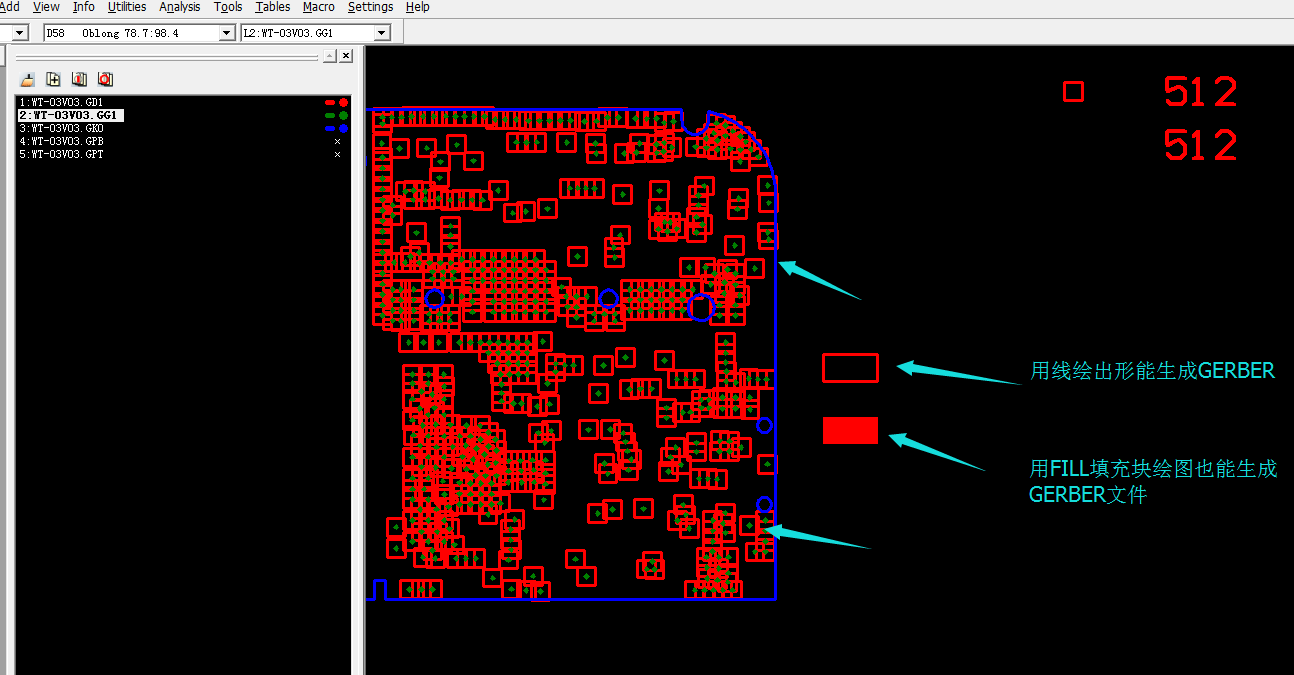

生成GERBER文件看效果

 重點強調下,上圖用線或FILL填充塊畫出形狀這種畫法是不可取，只是想解析PAD焊盤這個層是無法識別。

Protel99SE金屬槽孔做法：

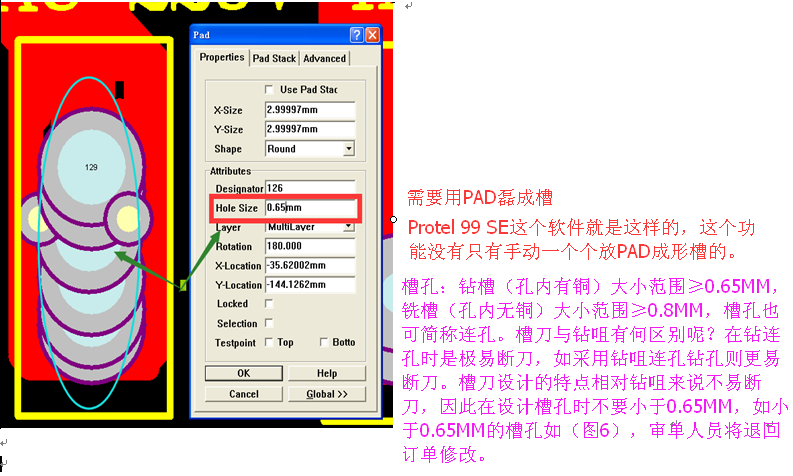

正確畫法是Protel 99 SE設計長條槽采取下圖，用Pad一個個孔疊加成一個長條槽。

雖畫時需要點時間，但這個成品就是您所要的效果，因軟件自身有限請按下圖規范化設計

需要用PAD磊成槽, Protel99SE這個軟件就是這樣的,沒有這個功能,  只有手動一個個放PAD成形槽的。

槽孔:鉆槽(孔內有銅)大小范圍≥0.65MM,  銑槽(孔內無銅)大小范圍≥0.8MM,槽孔也可簡稱連孔。槽刀與鉆咀有何區別呢?

在鉆連孔時是極易斷刀,如采用鉆咀連孔鉆孔則更易斷刀。槽刀設計的特點相對鉆咀來說不易斷刀,

因此在設計槽孔時不要小于0.65MM,如小于0.65MM的槽孔如(圖6),審單人員將退回訂單修改。
