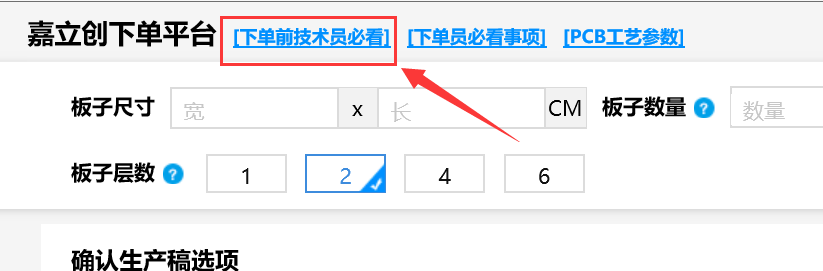

對于提供AD文件設計非金屬化孔（如安裝孔）及非金屬槽是亂七八糟，從而導致經常漏孔及槽，這個問題以經宣傳了10多年了，現在還是存在這種設計問題，強烈建議客好好的讀一下“下單前技術必看”，這里列舉了大量的設計不規范的問題從而引起的生產問題，如圖：

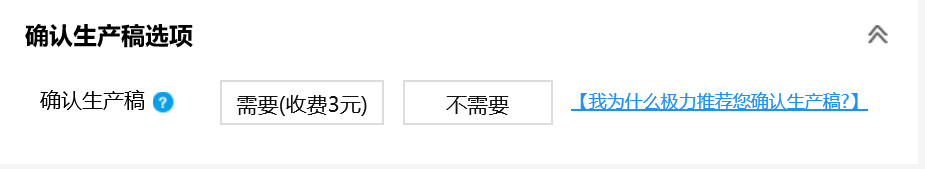

1）在此重申一下：對于設計板內非金屬化孔及非金屬槽必須放在以外形層的同一層，如果外形用的是KEEPOUT層，則板內非金屬化孔及非金屬槽放在KEEPOUT層，如果外形是放在機械層就板內非金屬化孔及非金屬槽統一放在機械層，一定要注意一個文件中不要同時使用機械層及KEEPOUT層，否則有可能造成漏非金屬化槽及漏非金屬孔的情況，建議外形層放在機械層。因?yàn)楦甙姹続D中KEEPOUT存在版本不兼容的問題從而導致其它問題（下面會講到），如實在怕這問題，請?jiān)谙聠沃羞x擇確認生產稿！

2）強烈建議：客在設計的時候用機械層做為外形層，如果孔內要開非金屬化槽及非金屬化孔，也用機械層畫就行了，如果用到了KEEPOUT層一定要?jiǎng)h掉后然后再發給嘉立創，當然下單確認生產稿一下更好！

在這再?gòu)?qiáng)調一次，大家一定要記往記往以下幾點：

1：?jiǎn)栴}1：很多客戶外形放在KEEPOUT層，而板內非金屬槽及非金屬化安裝孔放在機械層，我在此跟你重申一下，如果因?yàn)槟氵@種設計，漏了非金屬槽及孔嘉立創不接受你的投訴

2：?jiǎn)栴}2：相對1反過來，外形放在機械層，而板內非金屬槽及非金屬化安裝孔放在KEEPOUT層，結果漏了非金屬化安裝孔，這種我們也是不接受投訴的

3：?jiǎn)栴}3：有個別的客戶，外形用了兩層，機械層又用KEEPOUT層，從而導致板內非金屬槽及非金屬化安裝孔漏了，這種也不接受投訴

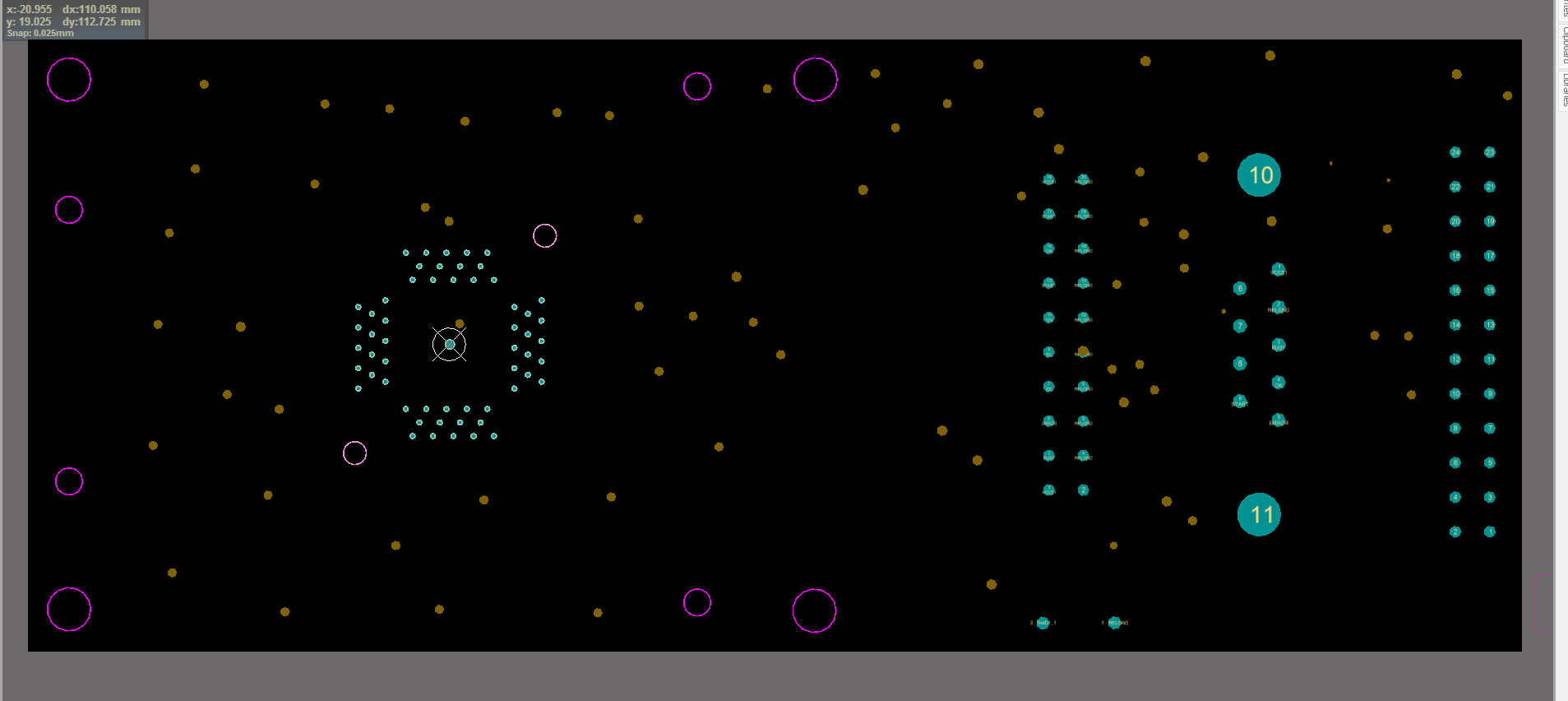

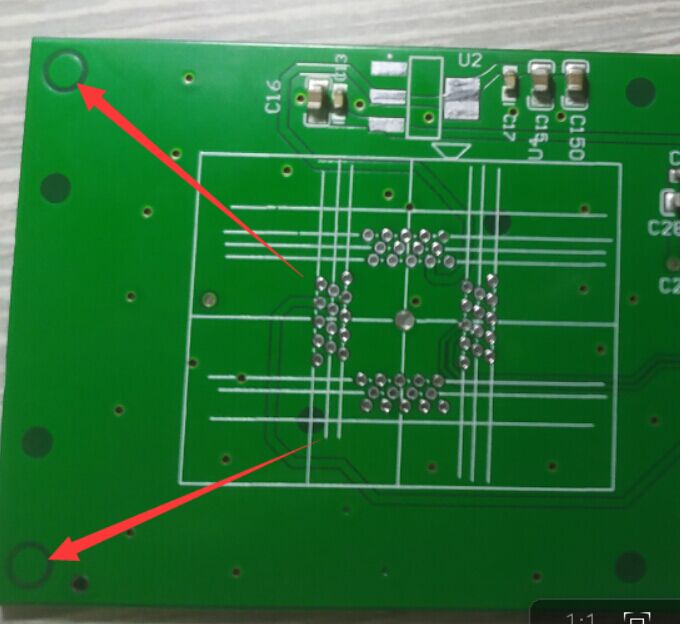

如下面的客的投訴，客的外形層以安裝非金屬化過孔不在同一層，從而導致漏掉了非金屬化安裝孔：

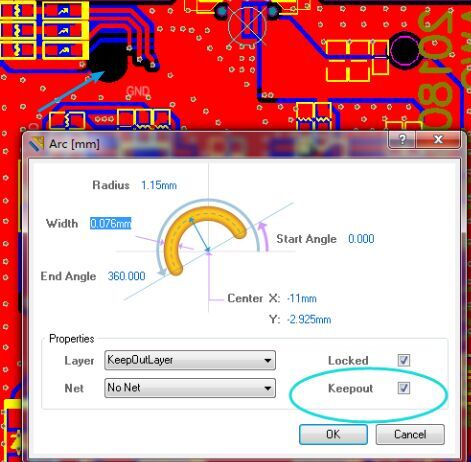

3）還有一個問題：就是AD中存在版本不兼容的情況，在高版本中板內用KEEPOUT畫非金屬化槽，結果用低版本打開KEEPUT這個線會被自動禁掉了，也會導致漏槽及孔的情況，這也就是我們?yōu)槭裁床唤ㄗh用KEEPOUT層做外形層的原因，選項如圖
