我剛一曬圖，很多就說這個鉆孔有偏，如下圖

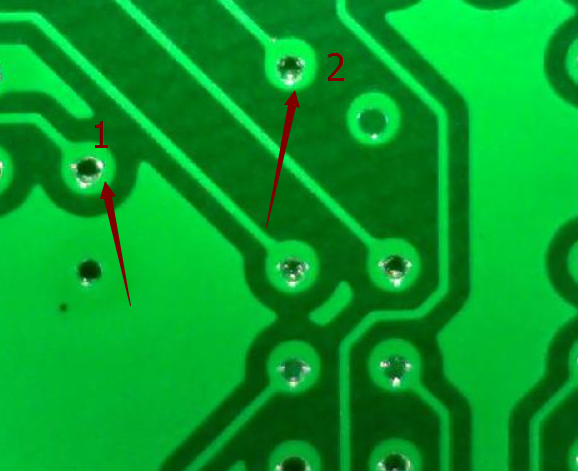

這是嘉立創我們自個做的板，圖片中2孔明顯比1孔要偏，對于鉆孔來說，理論上我們都希望孔在正中心，但是在生產中是很難做到的，我們得客觀事實來說，PCB打樣生產制作過程中偏孔一定會存在

一：存在偏孔，則就要討論一下偏孔的后果，

1）對于生產工藝正片來說，一定范圍的偏孔，都不會影響一點點品質
2）對于生產工藝負片來說（負片采用干膜蓋孔，只要有孔一偏，則存在蝕刻藥水滲進孔的風險，形成測試機都無法測出的壞孔）那就是災難性的
二：電路板的IPC標準中，也對于偏孔存在明確的規定，我們來看一下IPC標準中對于偏孔的規定：

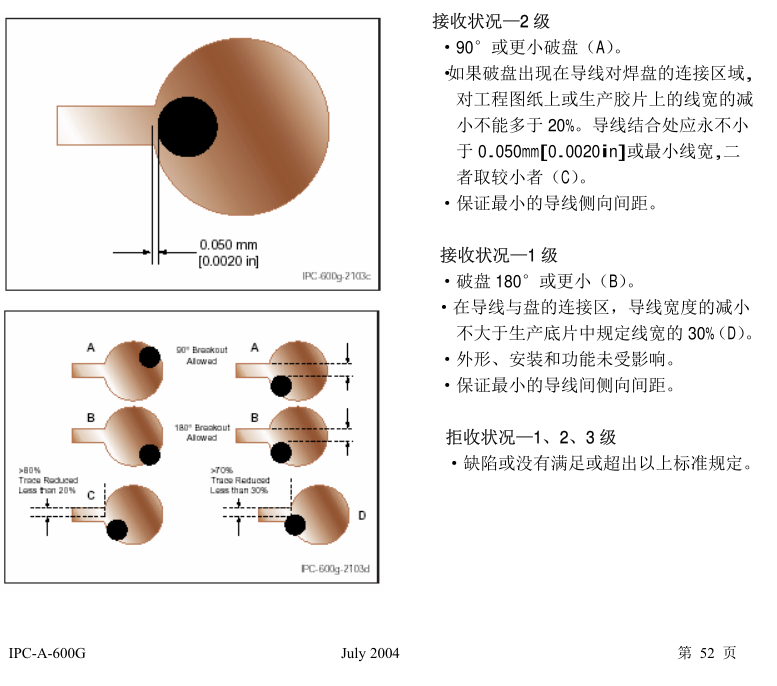

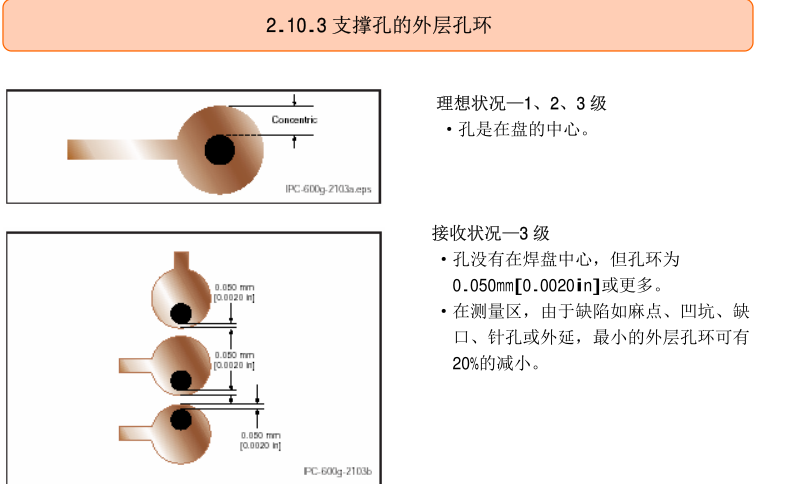

IPC標準中，按IPC-3級最嚴的標準中，偏離后孔環為0.05MM(2MIL) ，按2級標準中，可以破孔，而在客觀生產中，IPC標準是國標反映的都為生產中存在的事實，偏孔都可能客觀存在，

而這些標準對于負片完全失效，在負片生產工藝中，孔環到底最小多少是安全的?誰也沒有一個答案， 因?yàn)橹袊?guó)還沒有一個負片生產工藝的IPC品質驗收標準，連一個標準都沒有的工藝，

品質如何保證！ 只要稍偏，都可能導致過孔不良，形成壞孔！

三：很多小廠采用負片，而信誓旦旦的說，他的鉆孔不會偏或偏極少 （有的說達到了1MIL級），說采用的是臺灣鉆機（嘉立創PCB制作最少有50臺臺灣東臺鉆機），

我們不否認鉆機的質量會影響鉆孔的品質，但是事實又如何呢? 無論是臺灣鉆機還是任何一家品牌，都有可能產生偏孔，那些號稱鉆孔不偏，負片有保證的那些小廠總怕連鉆機精度測試儀

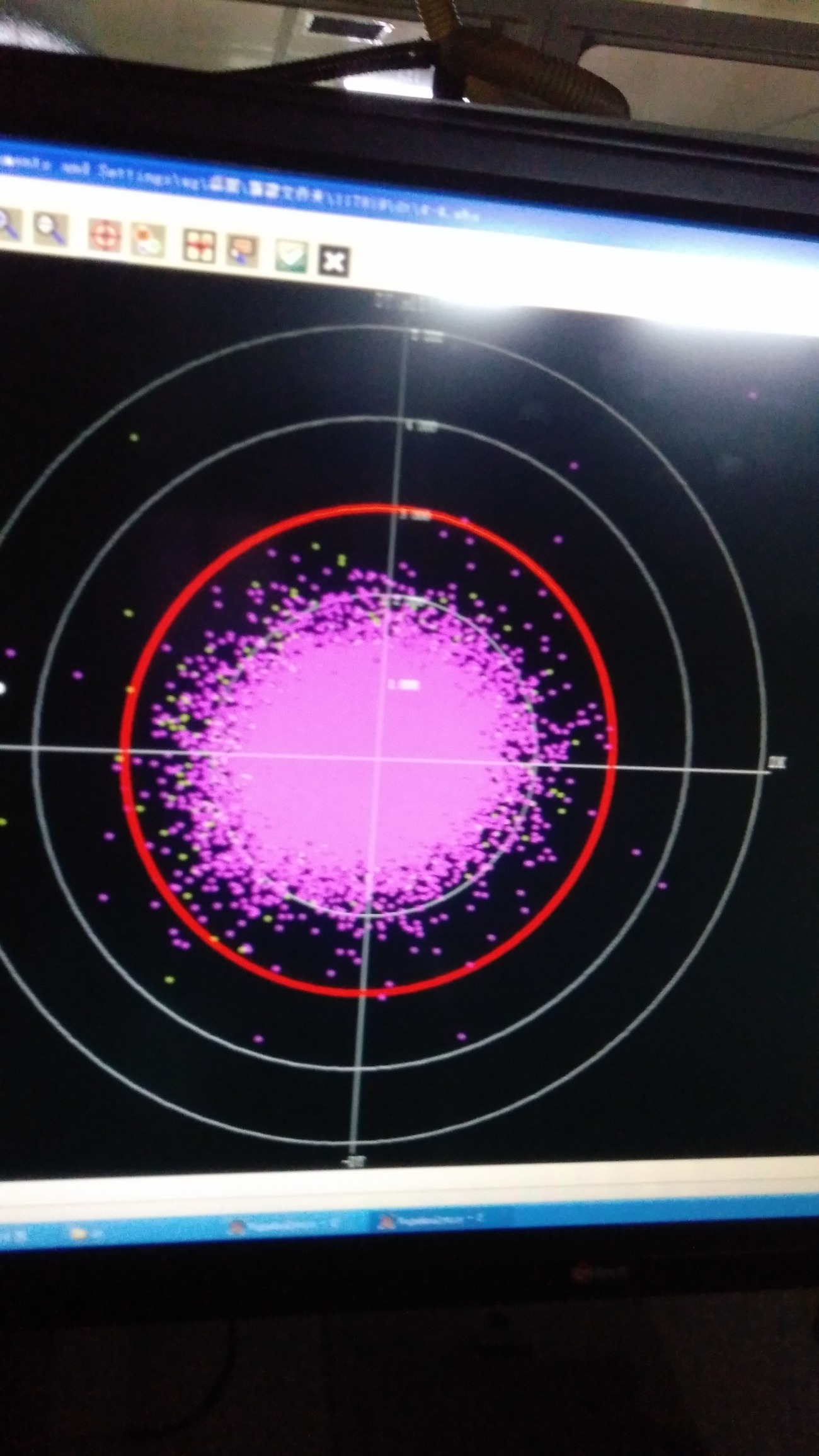

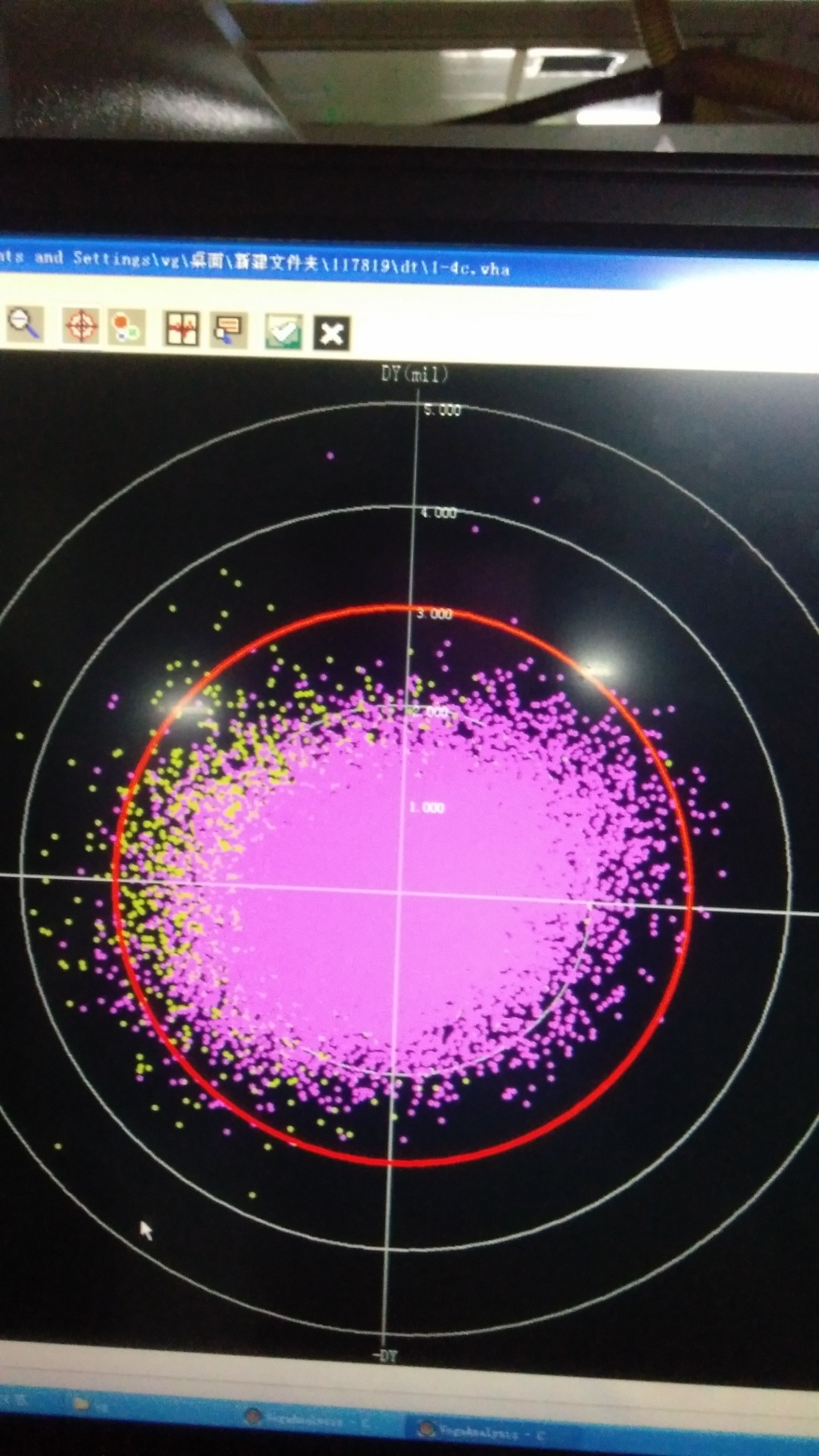

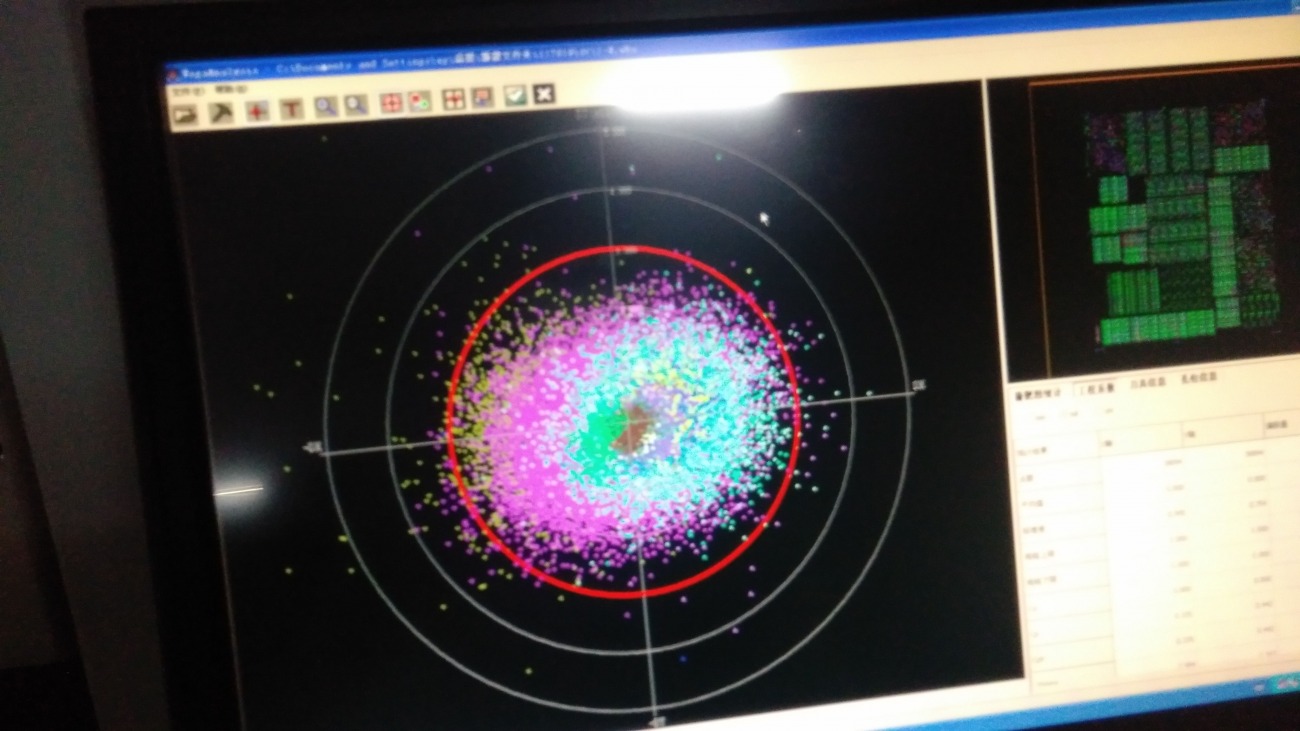

（HOLE-AOI)也沒有，總怕都沒有外發過測試過精度（我想總怕這些廠都不知道有這個設備），在這我就發幾張2016年我們對于東臺鉆機及國內維嘉鉆機的測試圖樣給你們普及一下（從圖樣中，能清淅的看出，大部孔偏擺在一定的范圍，而極少部分孔則進行有比較大的偏離，那些做負片生產工藝的，建議做完鉆機精度測試儀后再來說負片品質有保證，其它我就不多說了：
